هنگام کار با یک ژنراتور هیپوکلریت سدیم، طول عمر اجزای الکترود شما مستقیماً بر راندمان عملیاتی، برنامه‌های تعمیر و نگهداری و کل هزینه مالکیت تأثیر می‌گذارد. در میان تمام اجزای موجود در سیستم های ضد عفونی الکترولیتی،میله آند تیتانیوممهمترین عنصر تعیین کننده قابلیت اطمینان سیستم است. درک اینکه چه چیزی بر طول عمر آند تأثیر می‌گذارد-و نحوه به حداکثر رساندن آن-می‌تواند عملیات تصفیه آب شما را از یک چالش تعمیر و نگهداری مداوم به یک فرآیند هموار و مقرون‌به‌صرفه تبدیل کند.
مولدهای هیپوکلریت سدیم برای تبدیل آب شور به یک ضدعفونی کننده قوی به الکترولیز متکی هستند. در طی این فرآیند، آند استرس اکسیداتیو شدید، دماهای بالا و واکنش های شیمیایی مداوم را تجربه می کند. یک میله آند تیتانیوم با کیفیت ممتاز-نه تنها در این شرایط سخت جان سالم به در می‌برد-بلکه در آنها رشد می‌کند و نرخ تولید کلر ثابت را حفظ می‌کند و در عین حال مصرف انرژی و زمان توقف را به حداقل می‌رساند.

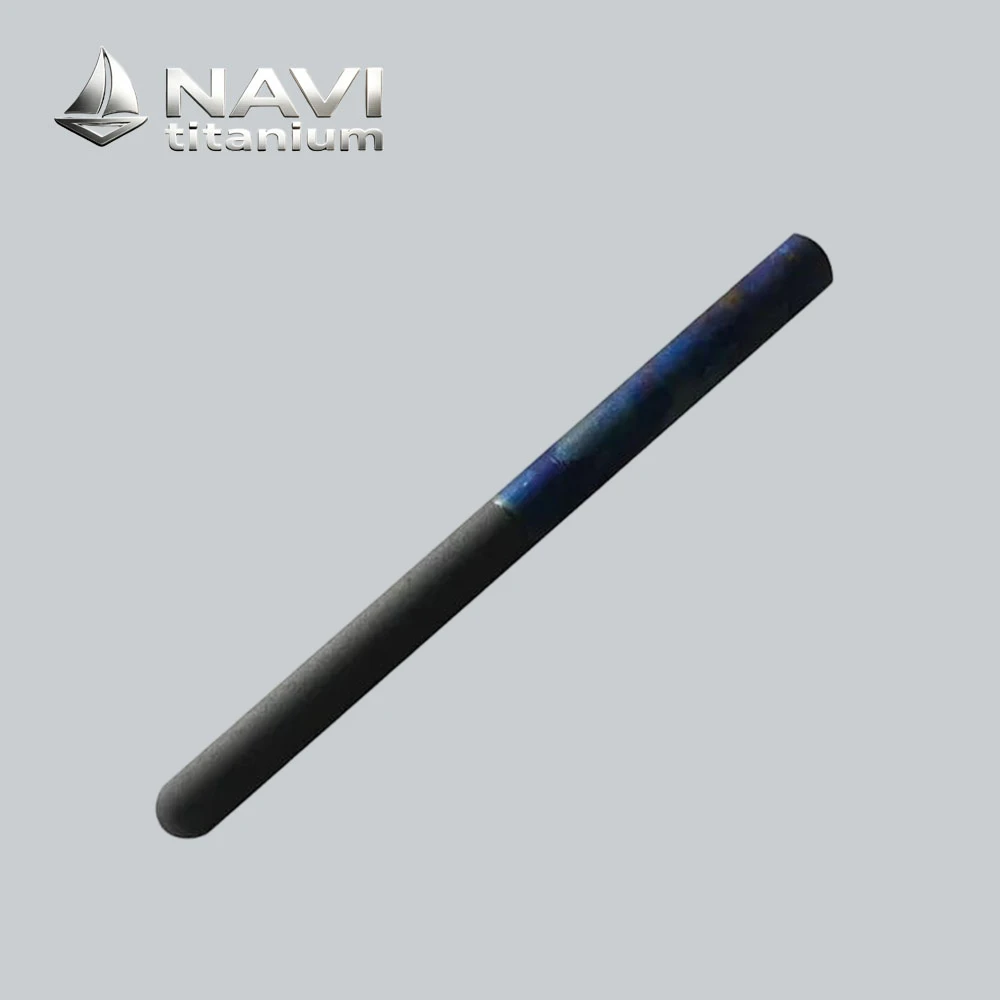

1. مشخصات
اشکال عمومی: صفحه، میله، مش، لوله یا سفارشی سازی
پوشش: فرمول کلاسیک IrO2-Ta2O5، Ru-Ir، Pt یا سفارشی سازی
واکنش الکتروشیمیایی: واکنش تکامل اکسیژن/کلر/هیدروژن
کد داخلی: NAVI-1-011
نام تجاری: NAVI Titanium®
مواد اولیه: تیتانیوم خالص Gr1
زمینه های پیشرفته NAVI: PEM، PCB، تصفیه فاضلاب و غیره.
2. راهنمای خرید
(1) فرآیند
NAVI Titanium (از سال 2008) می تواند مطابق نقشه های طراحی شما پردازش کند
(2) نمونه رایگان
نمونه رایگان عرضه تیتانیوم NAVI برای مشخصات عمومی
(3) پشتیبانی فناوری
حرفه ای-برای-یک سرویس، طراحی رایگان، خوش آمدید با ما تماس بگیرید
یک میله آند تیتانیوم چقدر می تواند در الکترولیز دوام بیاورد؟
طول عمر تخمینی میله آند تیتانیوم به تکنولوژی پوشش، شرایط کار و کیفیت ساخت بستگی دارد. داده های صنعت نشان می دهد که الکترودهای استاندارد معمولا بین سه تا پنج سال در شرایط عادی دوام می آورند. فن آوری های جدید پوشش می تواند این زمان را بسیار طولانی تر کند.
انتظارات عملکرد پایه
پوشش‌های روتنیوم پایه روی آندهای تیتانیوم سطح ورودی معمولاً بین 8000 تا 15000 ساعت استفاده می‌شوند قبل از اینکه شروع به از دست دادن عملکرد کنند. این آندها برای موقعیت‌هایی که فقط گاهی استفاده می‌شوند، مانند ضدعفونی کردن استخر خانگی یا برای کارهای کوچک-که زمان اجرا روزانه کمتر از شش ساعت است، به خوبی کار می‌کنند. از طرف دیگر، کارخانه های تصفیه فاضلاب شهرها و کارخانه ها باید دوام بیشتری داشته باشند.
فناوری های پوشش پیشرفته
میله‌های آند تیتانیوم مدرن با پوشش‌های کامپوزیت روتنیوم{0}}ایریدیوم بسیار بادوام‌تر هستند. طبق تحقیقات انجام شده در آزمایشگاه‌های مهندسی الکتروشیمی، پوشش‌های گرادیان چند لایه می‌توانند 50000 تا 80000 ساعت کارکرد داشته باشند که هشت تا ده سال استفاده مداوم در محیط‌های سخت صنعتی است. چیزی که این پوشش‌ها را متفاوت می‌کند این است که چگونه استرس مکانیکی را کنترل می‌کنند و از عبور یون‌های کلرید در سطح مولکولی جلوگیری می‌کنند.
متغیرهای واقعی-عملکرد جهانی:طول عمر واقعی به شدت تحت تأثیر مقدار جریان، غلظت الکترولیت، دمای عملیاتی و طراحی سیستم است. آندهایی که در سطوح جریان کمتر از 1000 A/m² کار می کنند و دارای سیستم خنک کننده بهتری هستند، همیشه بهتر از آندهایی که بیش از حد گرم می شوند و تحت جریان زیاد هستند، کار می کنند. شیمی آب نیز بسیار مهم است. سیستم هایی که سطح pH آنها بین 7.5 تا 8.5 ثابت می ماند نسبت به سیستم هایی که سطح اسیدیته آنها اغلب تغییر می کند، تخریب پوشش بسیار کمتری دارند.
عمر سرویس میله آند تیتانیوم تحت الکترولیز مداوم
مواد الکترود با عملیات مداوم در معرض تست تنش نهایی قرار می گیرند. برخلاف فرآیندهای دسته ای که دارای شکستگی هستند، سیستم های الکترولیز 24 ساعته به طور مداوم با اکسیژن به آندها حمله می کنند، بنابراین سالم بودن لایه بسیار مهم است.

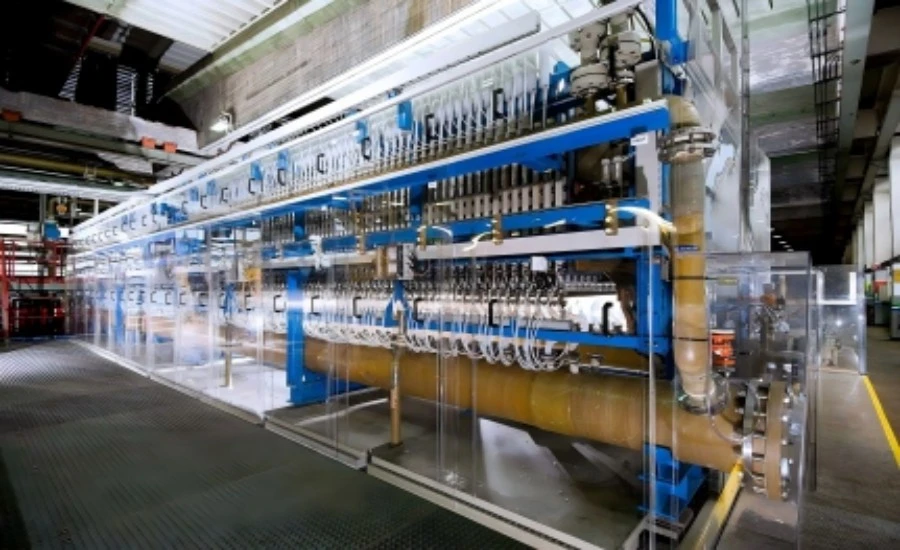

تولید هیپوکلریت سدیم صنعتی
آند برای ژنراتورهای بزرگ که 1000 تا 5000 گرم کلر موجود در ساعت تولید می کنند باید به طور ویژه طراحی شوند تا مدت زمان زیادی دوام بیاورند. این سیستم‌ها نمی‌توانند اغلب خاموش شوند تا الکترودها را تغییر دهند-عملکرد مستمر مستقیماً بر میزان برآورده شدن الزامات قانونی یک تصفیه‌خانه آب تأثیر می‌گذارد. مطالعات انجام‌شده در تصفیه‌خانه‌های آب محلی نشان می‌دهد که آندهای ارزان‌تر ممکن است پس از 18 تا 24 ماه استفاده مداوم از کار بیفتند، در حالی که گزینه‌های پوشش داده شده با گرادیان{9}}به خوبی برای بیش از هشت سال کار می‌کنند.
اقتصاد عمر طولانی خدمات
وقتی به هزینه کل مالکیت نگاه می‌کنید، می‌توانید آندهای طولانی-مانندمیله آند تیتانیومسرمایه گذاری خوبی هستند
خرید میله‌های آند تیتانیوم ممتاز در ابتدا هزینه بیشتری دارد، اما زمان کار طولانی‌تر آنها باعث می‌شود هزینه کارکردن دستگاه در هر ساعت بسیار کمتر شود. تأسیساتی که هر سه سال یک بار آندهای استاندارد را تغییر می‌دهد، یک آند با عملکرد بالا را سه بار در طول عمر خود تغییر می‌دهد. وقتی هزینه‌های کار، خرابی سیستم و تعویض قطعات را جمع می‌کنید، انتخاب طولانی مدت معمولاً 30% تا 45% در طول ده سال استفاده-به پایان می‌رسد.
ثبات عملکرد در طول زمان
راندمان تکامل کلر آندهای برتر در طول عمر مفید آنها ثابت می ماند. الکترودهای استاندارد اغلب با گذشت زمان به آرامی کارایی خود را از دست می دهند و برای ادامه تولید الکتریسیته به ولتاژ بالاتری نیاز دارند. این امر باعث افزایش مصرف انرژی 15 تا 25 درصدی در آخرین سال استفاده از آنها می شود.
فناوری های جدید پوشش این تخریب را متوقف می کنند، بنابراین مقدار انرژی مورد نیاز ثابت می ماند و در کل دوره خدمات قابل پیش بینی است.
چه چیزی باعث می شود عملکرد میله آند تیتانیوم در طول زمان کاهش یابد؟
خوردگی پوشش، حمله کلرید، و شتاب دهنده های محیطی
درک نحوه عملکرد تخریب به انتخاب آند مناسب و ایجاد برنامه های عملیاتی بهتر کمک می کند. افت عملکرد به دلایل زیادی ایجاد می شود و هر کدام به مجموعه ای از راه حل های خاص خود نیاز دارند.
راه اصلی شکستن آندهای تکاملی کلر از طریق خوردگی پوشش است. در طول الکترولیز، فرآیندهای شامل اکسیژن، نقاط تنشی را در مناطق خاصی ایجاد می‌کنند که در آن مواد پوشش به آرامی از پایه تیتانیوم جدا می‌شوند. زمانی که پوشش‌ها دارای ریزترک‌هایی در داخل خود باشند، این فرآیند سریعتر پیش می‌رود. اینها عیوب ساخت هستند که به الکترولیت اجازه می دهد تا به فلز پایه برسد. به محض برخورد الکترولیت به سطح تیتانیوم، غیرفعال سازی صورت می گیرد: یک لایه اکسیدی که رسانا نیست تشکیل می شود، جریان جریان را متوقف می کند و عملکرد آند را پایان می دهد.
این مشکل با ورود یون کلرید بدتر می شود. یون‌های کلرید تهاجمی با حمله به رابط پوشش تیتانیوم{1}}از میان ایرادات ریز پوشش حرکت می‌کنند.
اگر از مهندسی آزادسازی تنش مناسب استفاده نکنید، چرخه‌های انبساط حرارتی می‌توانند لایه‌های کاتالیزوری را از پایه جدا کنند که به آن لایه‌پوشی پوشش می‌گویند. عوامل محیطی مانند دمای عملیاتی بالای 60 درجه و تغییرات در سطوح pH کمتر از 6.0 یا بالاتر از 9.0 این مسیرهای تخریب را بسیار سریعتر می کند.
مسمومیت شیمیایی ناشی از سموم جزئی نیز می تواند عمر آند را کوتاه کند. فلزات سنگینی که در برخی منابع آب وجود دارند می‌توانند روی سطوح فعال رسوب کنند و مکان‌های کاتالیزوری را مسدود کنند و تکامل کلر را کمتر مؤثر کنند. ترکیبات آلی گاهی اوقات می توانند لایه های محافظی بسازند که هر چند وقت یکبار باید با مواد شیمیایی تمیز شوند تا به درستی کار کنند.
روتنیوم-روکش‌های ایریدیوم برای عمر طولانی-میله‌های آند تیتانیوم
فرمولاسیون بهینه و معماری چند لایه- برای دوام بیشتر
ترکیب این پوشش هم میزان عملکرد و هم مدت زمان ماندگاری آن را تعیین می کند. رشد علم مواد به تدریج پوشش های الکترود را بهتر کرده است. برای استفاده از تکامل کلر، فرمولاسیون‌های روتنیوم{2}}ایریدیوم اکنون بهترین انتخاب هستند.
اگرچه پوشش‌های روتنیم خالص در کاتالیزور واکنش‌ها بسیار خوب هستند، اما زمانی که به‌طور مداوم اکسید می‌شوند، پایدار نیستند. اکسید روتنیوم به آرامی در تنظیمات کلریدی که اسیدی هستند تجزیه می شود. این بدان معناست که در شرایط سخت فقط می توان از 3000 تا 8000 ساعت استفاده کرد. افزودن ایریدیوم پایداری شیمیایی را بسیار بهتر می کند زیرا اکسید ایریدیوم حل نمی شود و شکل خود را حتی در شرایط اکسیداتیو سخت حفظ می کند.
این روزها، اکثر فرمولاسیون ها برایمیله آند تیتانیومدارای 30 تا 40 درصد ایریدیوم در ماتریس اکسید روتنیم است. این بهترین ترکیب را بین عملکرد کاتالیزوری و طول عمر ایجاد می کند. در مقایسه با فرمول‌هایی که فقط روتنیوم دارند، این مخلوط میزان از بین رفتن پوشش را بین 60 تا 70 درصد کاهش می‌دهد.
بخش ایریدیوم ساختار را تثبیت می‌کند و معماری پوشش را قوی‌تر می‌کند تا بتواند استرس مکانیکی ناشی از تغییر دما و تشکیل حباب‌های گاز را کنترل کند.

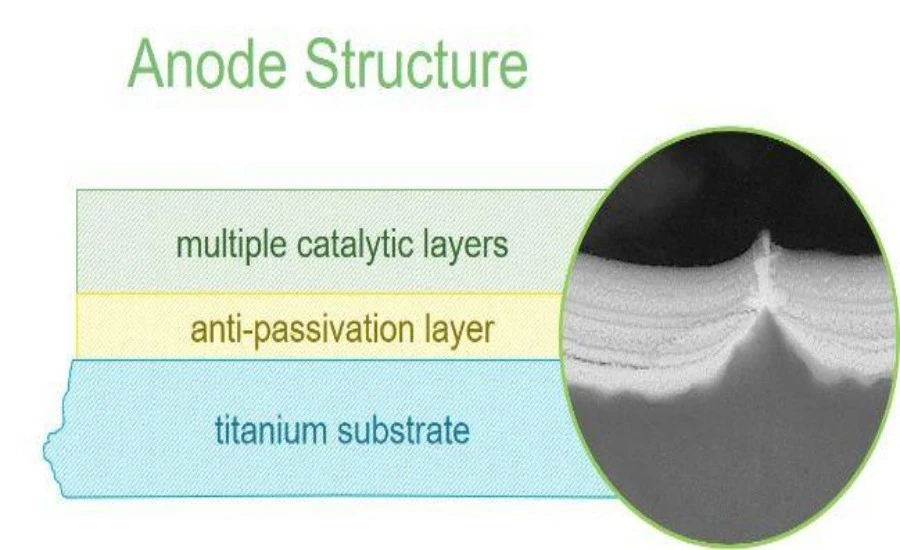

فناوری اکسید فلزی مخلوط با افزودن لایه‌هایی از اکسید تیتانیوم، اکسید تانتالیوم یا اکسید قلع حتی فراتر می‌رود. این قطعات اضافی چسبیدن سطح کاتالیزوری به پایه تیتانیوم را آسان تر می کند و در هنگام تغییر دما استرس را کاهش می دهد. طرح های پوشش گرادیان، که در آنها ترکیب به تدریج از طریق عمق پوشش تغییر می کند، با تطبیق ضرایب انبساط حرارتی در سراسر مرزهای مواد و متوقف کردن لایه برداری که در طرح های تک لایه اتفاق می افتد، عملکرد عالی نشان داده اند.
افزایش عمر میله آند تیتانیوم در ژنراتورهای هیپوکلریت سدیم
بهترین روش های عملیاتی برای به حداکثر رساندن طول عمر آند
روش های عملیاتی تاثیر زیادی در طول عمر آند دارند. استفاده از بهترین روش ها از سرمایه شما محافظت می کند و بیشترین پول را به شما باز می گرداند.
کنترل سطح فعلی بهترین راه برای ماندگاری بیشتر چیزی است. هنگامی که آندها را با 80 تا 85 درصد حداکثر چگالی جریان اعلام شده اجرا می کنید، تنش روی لایه کاهش می یابد و فرآیند فرسایش بیشتر طول می کشد. این روش به مساحت سطح آند کمی بزرگ‌تر نیاز دارد، اما طول عمر بسیار طولانی‌تری دارد، اغلب دوبرابر تعداد ساعات کار در مقایسه با حداکثر عملیات امتیازی.
ثابت نگه داشتن مواد شیمیایی آب، از وقوع سریعتر تخریب جلوگیری می کند. با توجه به pH، محتوای نمک و دما به طور منظم، می توانید موقعیت هایی را بیابید که روی پوشش های آند استرس ایجاد می کنند. بهترین حفاظت از سیستم‌های خودکاری است که ترکیب الکترولیت را بر اساس اندازه‌گیری‌های انجام شده در زمان واقعی تغییر می‌دهند.
بهترین شرایط برای بهره برداری دمای آب زیر 50 درجه، سطح pH بین 7.5 تا 8.5 و سطح نمک بین 3 تا 5 گرم در لیتر است.
تمیز کردن تعمیر و نگهداری منظم، تجمع کثیفی و کثیفی را قبل از آسیب ماندگار از بین می‌برد.
رسوبات معدنی و رسوبات فلزی را می توان با شستشوی ملایم اسید با استفاده از اسید کلریدریک 5 تا 10 درصد از بین برد.
این روش به پوشش آسیبی نمی رساند.
تنظیم برنامه‌های تمیز کردن هر سه ماه یکبار برای سیستم‌هایی که همیشه در حال اجرا هستند، باعث می‌شود که سپرده‌ها تا حدی افزایش یابند که مشکل ساز شوند.
عمر آند نیز تحت تأثیر نحوه طراحی سیستم است. فاصله صحیح الکترودها، اطمینان از جریان خوب مایع و کنترل دما، همگی باعث دوام باتری بیشتر می شود.
چرخه های تنش حرارتی که باعث ترک خوردگی پوشش ها و ایجاد لایه لایه شدن می شوند را می توان با نصب سیستم های خنک کننده ای که دمای عملیاتی را ثابت نگه می دارد، اجتناب کرد.
نتیجه گیری
چقدر شمامیله آند تیتانیومماندگاری بخش بزرگی از قابل اعتماد بودن و مقرون به صرفه بودن سیستم های تولید هیپوکلریت سدیم است. پیشرفت در فناوری پوشش، به ویژه طرح‌های گرادیان روتنیوم{2}}ایریدیوم، باعث شده است که طول عمر الکترود از یک مشکل نگهداری ثابت به یک عامل عملیاتی قابل مدیریت تبدیل شود. هنگامی که آندهای لوکس در سیستم هایی استفاده می شوند که به درستی اجرا می شوند، می توانند هشت تا ده سال بدون توقف دوام بیاورند. این هزینه کل مالکیت را تا حد زیادی کاهش می دهد و عملکرد ضد عفونی ثابت را تضمین می کند.
برای انتخاب فناوری آند مناسب، باید در مورد نیازهای عملیاتی خاص خود، شیمی آب و نیازهای عملکردی خود بدانید. تفاوت در هزینه شروع بین آندهای استاندارد و پریمیوم وقتی به کل عمر سرویس نگاه می کنید، تقریباً هیچ نیست، به خصوص وقتی به این فکر می کنید که کار تعمیر و نگهداری، زمان خرابی و مصرف انرژی پایدار چقدر کمتر است.
سوالات متداول
1. چند بار باید میله های آند تیتانیوم را در ژنراتور هیپوکلریت سدیم خود جایگزین کنم؟
+
-
اینکه چند وقت یکبار نیاز به تعویض روکش دارید بستگی به عملکرد خوب و نحوه پوشش آن دارد. آندهای پوشش داده شده با روتنیوم استاندارد باید هر سه تا پنج سال یکبار تعویض شوند، اما آندهایی که با شیب‌های روتنیم{1}}ایریدیوم پیشرفته پوشانده شده‌اند می‌توانند برای هشت تا ده سال الکترولیز ثابت کار کنند. به نیازهای ولتاژ توجه داشته باشید-وقتی ولتاژ سلول در جریان ثابت 20% بالاتر از مقادیر پایه می‌رود، پوشش آنقدر فرسوده شده است که اکنون جایگزین کردن آن مقرون به صرفه است. آزمایش عملکرد سیستم هر شش ماه می تواند به شما کمک کند تا بفهمید چه مدت دوام می آورد و چه زمانی باید آن را تعویض کنید تا در مواقع اضطراری خراب نشود.
2. آیا می توانم عمر میله های آند تیتانیوم موجود خود را از طریق تعمیر و نگهداری افزایش دهم؟
+
-
با مراقبت مناسب، عمر مفید آند تا حد زیادی افزایش می یابد. اسیدشویی هر سه ماه یکبار با مخلوطی از 5 تا 10 درصد اسید هیدروکلریک از شر لایه های معدنی و آلاینده های فلزی که سایش و پارگی روکش را تسریع می کنند خلاص می شود. ایده آل نگه داشتن شیمی آب-pH بین 7.5 تا 8.5، دمای زیر 50 درجه و غلظت نمک پایدار-تنش روی پوشش را کاهش می دهد. کارکردن با 80 تا 85 درصد چگالی جریان نامی به جای ظرفیت کامل می تواند عمر دستگاه را تقریبا دو برابر کند. با این حال، اگر پوشش جدا شود یا پایه غیرفعال شود، تعمیر و نگهداری نمی تواند آن را تعمیر کند. نیاز به تعویض دارد
3. چه علائمی نشان می دهد که میله آند تیتانیوم من نیاز به تعویض دارد؟
+
-
چندین نشانگر نشان می دهد که آند در شرف از کار افتادن است. افزایش نیاز به ولتاژ برای ثابت نگه داشتن خروجی کلر نشانه های تخریب پوشش است. هنگامی که ولتاژ 15% تا 20% بالاتر از سطوح اصلی کار می رود، باید جایگزینی را در نظر گرفت. وقتی شرایط کار ثابت می ماند اما راندمان تولید کلر کاهش می یابد، به این معنی است که فعالیت کاتالیزوری نیز کاهش می یابد. بررسی بصری ممکن است نشان دهد که رنگ پوشش تغییر کرده است، سطح ناهموار شده است، یا پایه نمایان می شود. اغلب، جهش های ناگهانی ولتاژ یا عملکرد نامنظم قبل از خرابی کامل رخ می دهد. بررسی منظم عملکرد سیستم می تواند به یافتن نشانه های ساییدگی و پارگی زود هنگام کمک کند و به جای خرابی ناگهانی امکان تعمیر برنامه ریزی شده را فراهم کند.
آماده بهینه سازی سیستم هیپوکلریت سدیم خود با میله های آند تیتانیوم برتر هستید؟
NAVI Titanium در ساخت{0}میله‌های آند تیتانیوم با کارایی بالا که برای کار در موقعیت‌های الکترولیز سخت طراحی شده‌اند، متخصص است. هنگامی که به طور مداوم برای 8 تا 10 سال استفاده می شود، فناوری پوشش کامپوزیت گرادیان ما دوام فوق العاده ای را ارائه می دهد در حالی که مصرف انرژی را 20٪ تا 40٪ در مقایسه با الکترودهای سنتی کاهش می دهد. به عنوان ارائه دهنده برترمیله آند تیتانیومs، ما پشتیبانی فنی کاملی را ارائه می دهیم تا به شما کمک کنیم بهترین پیکربندی الکترود را برای نیازهای تصفیه آب خود انتخاب کنید. آندهای روتنیوم-ایریدیم- ما در برابر چهار روش اصلی شکسته شدن مقاوم هستند: ریزترک، لایه لایه شدن، غیرفعال شدن بستر و ورود کلرید. این بدان معنی است که آنها برای مدت طولانی به خوبی کار می کنند.
فوراً با تیم مهندسی ما تماس بگیرید تا در مورد نیازهای خود برای ساخت هیپوکلریت سدیم صحبت کنید و بدانید که چگونه فناوری آند بهبود یافته NAVI می تواند به شما در کاهش هزینه ها و قابل اعتمادتر کردن سیستم شما کمک کند. به ما ایمیل بزنیدsales@navititanium.comبرای جزئیات کامل محصول، کمک در مورد برنامه، و نقل قول هایی که خاص نیازهای مرکز شما هستند.
