چگونه طراحی پودر فلز متخلخل دوام فیلتر متخلخل را بهبود می بخشد

هنگام تولید قطعات برای کاربردهای سخت مانند الکترولیز آب PEM، اساس عملکرد در طراحی مواد نهفته است. دوام فیلترهای متخلخل به شدت به نحوه کار بستگی داردپودر فلز متخلخلانتخاب، ترکیب و پردازش می شود. این فیلترها تحت شرایط شدید-فشارهای بالا، محیط‌های خورنده، و دینامیک جریان پیوسته-کار می‌کنند که یکپارچگی ساختاری آنها را غیرقابل مذاکره-می‌کند.

درک رابطه بین ویژگی های پودر و طول عمر فیلتر به سازندگان و مهندسان کمک می کند تا موادی را مشخص کنند که عملکرد قابل اعتمادی را در طول عمر عملیاتی طولانی ارائه دهند. انتخاب های طراحی در سطح پودر به طور مستقیم بر همه چیز از مقاومت مکانیکی گرفته تا مقاومت در برابر خوردگی تأثیر می گذارد و در نهایت تعیین می کند که آیا یک فیلتر ماه ها یا دهه ها در سرویس دوام می آورد یا خیر.

چگونه طراحی پودر فلز پخته شده بر دوام فیلتر تأثیر می گذارد؟

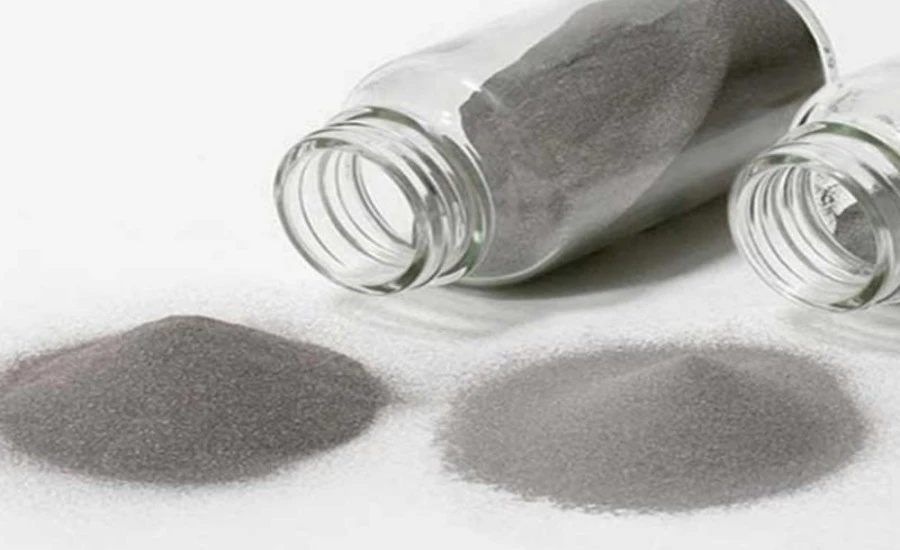

خلوص مواد، مقاومت در برابر خوردگی را تعیین می کند

وقتی صحبت از عملکرد یک فیلتر متخلخل با محیط اسیدی می شود، سطح کیفیت پودر فلز متخلخل بسیار مهم است. هنگامی که پودر تیتانیوم با خلوص{1} بالا را با اکسیژن بسیار کم مخلوط می‌کنید، می‌توانید ساختارهای فیلتری بسازید که در محیط‌های اسیدی یا قلیایی از نظر الکتروشیمیایی تجزیه نمی‌شوند. مطالعات روی آلیاژهای تیتانیوم در سیستم‌های الکترولیتی نشان می‌دهد که سطوح اکسیژن بالاتر از 0.2 درصد می‌تواند لایه غیرفعال‌سازی را بسیار پایدارتر کند، که باعث تسریع تجزیه مواد می‌شود.

پودر تیتانیوم ریز با اکسیژن کمتر، رسانایی بهتر خود را حفظ می کند و در عین حال لایه های اکسیدی ایمن ایجاد می کند که در طیف وسیعی از سطوح pH پایدار می مانند. این امر به ویژه در کاربردهای PEM که فیلترها با آب اسیدی کار می کنند و با الکتریسیته شارژ می شوند بسیار مهم است. ترکیب شیمیایی طبیعی پودر تعیین می کند که آیا محل خوردگی میکروسکوپی به ضعف ساختاری تبدیل می شود یا روی سطح باقی می ماند.

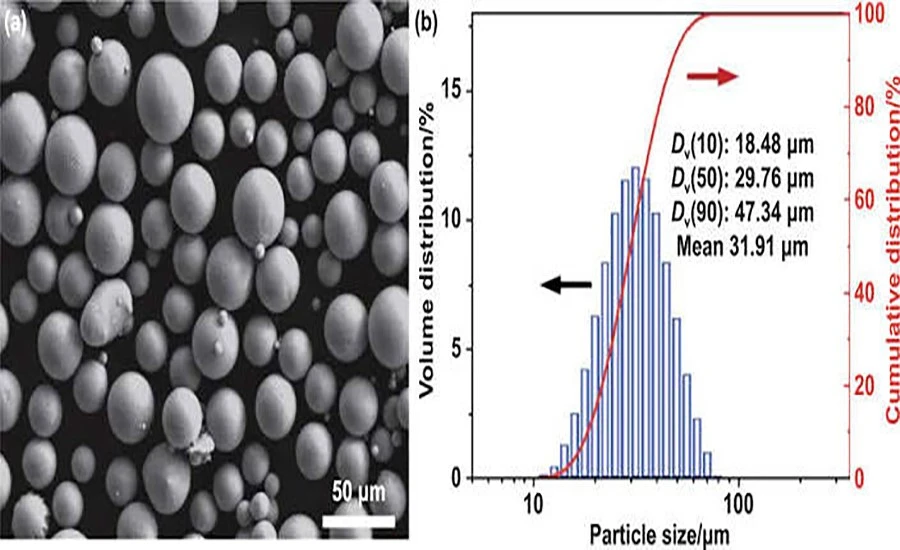

توزیع اندازه ذرات همگنی ساختاری را کنترل می کند

برای به دست آوردن توزیع یکنواخت منافذ در یک فیلتر فلزی متخلخل متخلخل،

شما باید به محدوده اندازه ذرات پودر توجه زیادی داشته باشید. هنگامی که تولید کنندگان از پودری استفاده می کنند که دارای طیف ثابتی از اندازه است، فرآیند پخت فیلترهایی را می سازد که خواص مکانیکی آنها قابل پیش بینی است. تحقیقات متالورژی پودر نشان می‌دهد که توزیع‌های باریک اندازه ذرات (معمولاً بین 20 تا 30 درصد تغییرات) باعث می‌شود که در حین تف جوشی، گلوگاه بین ذرات حتی بیشتر شود.

این سطح از سازگاری مستقیماً با دوام ارتباط دارد. فیلترهایی با ساختارهای منفذی همگن تنش را به طور گسترده‌تری در طول چرخه‌های فشار پخش می‌کنند. این کار از گسترش ترک ها در مکان هایی که کرنش متمرکز است جلوگیری می کند. از سوی دیگر، تفاوت‌های بزرگ در اندازه ذرات منجر به ایجاد مناطقی با چگالی متفاوت می‌شود که نقاط ضعیفی را تشکیل می‌دهند که در آن فرآیندهای شکست شروع می‌شوند. مشخصات اندازه ذرات انتخاب شده در هنگام طراحی پودر اساساً نشان می دهد که عنصر فیلتر نهایی چقدر دوام می آورد.

فعالیت تف جوشی بر استحکام باند تأثیر می گذارد

اینکه ذرات در طول پردازش حرارتی چقدر خوب به هم می‌چسبند بستگی به این دارد که پودرهای فلزی چقدر پخته می‌شوند-. پودرهایی که سطح بیشتری نسبت به حجم دارند، فعالیت تف جوشی بیشتری دارند، به این معنی که در دماهای پایین تر، پیوندهای قوی تری بین ذرات ایجاد می کنند.

این کیفیت هنگام ساخت صفحات فلزی نازک بسیار مهم است که باید شکل خود را حتی زمانی که بارها گرم و سرد می شوند حفظ کنند.

پودرهای تیتانیوم که با استفاده از تکنیک‌های اتمیزه‌سازی خاص ساخته می‌شوند، دارای الگوهای سطحی هستند که چسبیدن ذرات به هم را آسان‌تر می‌کند. این پیوندهای قوی تر ساختارهای اسکلتی را می سازند که می توانند تنش های انبساط مختلف و انفجارهای فشار مکرر را تحمل کنند. می توان اندازه گیری کرد که فیلترهای ساخته شده از پودرهای-با فعالیت بالا بیشتر از فیلترهای ساخته شده از پودرهای واکنش پذیر کمتر عمر می کنند.پودر فلز متخلخلحتی زمانی که مواد شیمیایی موجود در هر دو نوع پودر یکسان باشد.

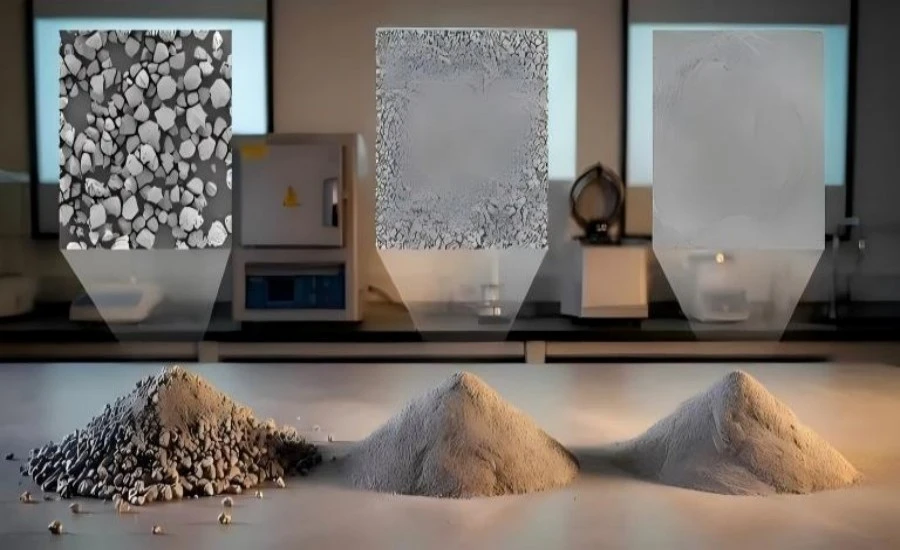

درجه بندی پودر فلز متخلخل برای اسکلت های فیلتر متخلخل قوی تر

اصول مخلوط کردن پودر درشت-

اغلب برای ساختن ساختارهای فیلتر بادوام{0}درشت و ریز پودر در مقادیر معینی مورد نیاز است. ذرات بزرگ ساختار اصلی را تشکیل می دهند که بار را تحمل می کند، در حالی که ذرات کوچک شکاف ها را پر می کنند و تعداد محل های اتصال را افزایش می دهند. این روش برای درجه‌بندی پودرها، عناصر فیلتر متخلخل را می‌سازد که قوی‌تر از آنهایی هستند که از پودرهای تک-کسری ساخته می‌شوند.

بهترین نسبت به پارامترهای برنامه بستگی دارد. برای فیلترهایی که باید از نظر مکانیکی بسیار قوی باشند، معمولاً از کسری درشت 60 تا 70 درصد استفاده می کنند تا اسکلت را تا حد امکان قوی کنند. از سوی دیگر، فیلترهایی که باید در فیلتراسیون خود بسیار دقیق باشند، ممکن است از کسری درشت 40 تا 50 درصد برای کوچکتر کردن منافذ استفاده کنند. کسر پودر ریز معمولاً 15 تا 45 میکرومتر کوچکتر از کسر درشت است. این به عنوان یک فاز چسب عمل می کند که باعث می شود کل چیز بهتر به هم بچسبد بدون اینکه نفوذپذیری آن خیلی کمتر شود.

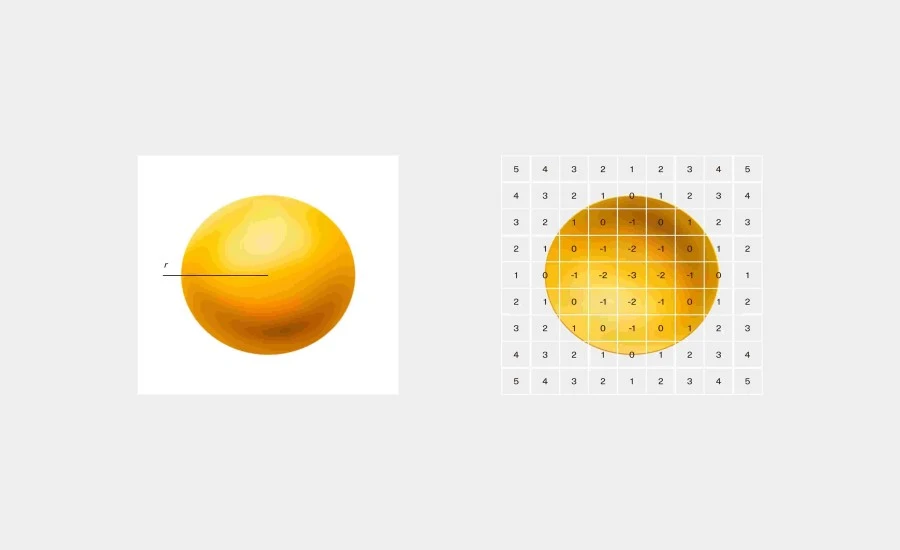

ساختارهای گرادیان عملکرد چند عملکردی را افزایش می‌دهند

ساختارهای گرادیان در طرح های فیلتر پیشرفته تر استفاده می شود به طوری که ترکیب پودر با تغییر ضخامت فیلتر تغییر می کند. این تنظیمات گرادیان از لایه‌های پودری استفاده می‌کنند که با حرکت از ورودی به خروجی ظریف‌تر می‌شوند. این باعث می شود که سیستم های فیلتری که می توانند مقدار زیادی کثیفی و ذرات کوچک را به طور همزمان در خود نگه دارند. مزیت ساختاری ناشی از نحوه پخش بارهای مکانیکی این شیب ها در چندین لایه است که خواص مکانیکی مختلفی دارند.

خواص پودر هر لایه برای رفع نیازهای خاص آن تنظیم می شود. لایه ورودی درشت می تواند نیروهای تماس جریان های سیال وارد شده را تحمل کند و کار اصلی فیلتر توسط لایه های میانی با درجه بندی مخلوط آنها انجام می شود. لایه خروجی ریز ذرات باقیمانده را جمع آوری می کند و در عین حال ساختار را قوی نگه می دارد. این روش انباشته استرس را بهتر از فیلترهای ترکیبی{{3} تکی پخش می‌کند، که باعث می‌شود در شرایط سخت دوام بیشتری داشته باشند.

سازگاری دسته ای عملکرد قابل پیش بینی را تضمین می کند

برای ساخت فیلترهای ماندگار زیاد، دسته های پودر باید بسیار سازگار باشند.

ویژگی های پودر از یک لات تولیدی به لات دیگر تغییر می کند، که پیش بینی عملکرد فیلترها را سخت می کند. این امر کنترل کیفیت را سخت‌تر می‌کند و می‌تواند منجر به حالت‌های شکست اولیه شود. تولیدکنندگان فیلترهای فلزی متخلخل پول زیادی را صرف سیستم‌های مشخصه پودر می‌کنند که ترکیب، توزیع اندازه ذرات و شکل هر دسته جدید را بررسی می‌کنند.

تولیدکنندگان می توانند استانداردهای فیلتر را با استفاده از کنترل فرآیند آماری بر روی کیفیت پودر در محدوده های بسیار باریکی نگه دارند. هنگامی که دسته های پودر دارای خواص پایدار هستند، فیلترهایی که ساخته می شوند دارای تخلخل، نفوذپذیری و استحکام مکانیکی پایدار هستند. این سازگاری به‌ویژه برای استفاده‌هایی با حجم بالا مانند ساخت هیدروژن سبز، که در آن قابلیت اطمینان سیستم به قطعاتی که در هزاران نصب به یک شکل کار می‌کنند، مهم است.

بهینه سازی تخلخل پودر فلز متخلخل بدون از دست دادن استحکام ساختاری

یکی از سخت ترین بخش های طراحی فیلتر، بدست آوردن تعداد مناسب منافذ و در عین حال دست نخورده نگه داشتن ساختار است. افزایش کسر فضای خالی باعث افزایش نرخ جریان و کاهش افت فشار می شود، اما تخلخل بیش از حد استحکام مواد را ضعیف می کند. پاسخ این است که پخت و پز را با دقت مدیریت کنیدپودر فلز متخلخلفشارهای فشرده سازی

هنگامی که فشاری بین 150 تا 400 مگاپاسکال اعمال می کنید، معمولاً فشرده های سبز رنگی دریافت می کنید که تماس ذرات کافی برای عمل پخت دارند. وقتی فشار کم است، منافذ بیشتری وجود دارد، اما پیوند بین ذرات ممکن است قوی نباشد. وقتی فشار زیاد باشد، منافذ بسته می‌شوند و جریان مایع محدود می‌شود. منحنی لگاریتمی ارتباط بین نیروی تراکم و تخلخل انتهایی را نشان می دهد. این بدان معنی است که تغییرات کوچک در فشار تأثیر زیادی بر محصول نهایی در سطوح فشار پایین تر دارد.

رابطه تخلخل{0}}قدرت نیز توسط دما و زمان پخت تغییر می‌کند. تف جوشی طولانی مدت-در دماهای ملایم به گردن اجازه می دهد تا بین ذرات بدون متراکم شدن بیش از حد آنها رشد کند، که در عین حال باعث تقویت باند، حجم خالی می شود. مهم است که دما را در 10± درجه نگه دارید زیرا تغییرات دما می تواند بر سرعت انتشار تأثیر بگذارد و باعث ایجاد ریزساختارهایی شود که در یک عنصر فیلتر منفرد سازگار نیستند.

چگونه طراحی نسبت پودر طول عمر عنصر فیلتر فلزی متخلخل را بهبود می بخشد

اینکه چگونه فیلترها در طول زمان خوب کار می کنند تا حد زیادی بر اساس نسبت بین بخش های مختلف پودر است. طراحی نسبت دقیق هم به این می‌پردازد که سازه در ابتدا چقدر خوب کار می‌کند و هم اینکه چگونه در هنگام استفاده از آن خراب می‌شود. برای استفاده در دمای{2}بالا، فیلترها به نسبت پودری نیاز دارند که پیوند را در طول چرخه حرارتی محکم نگه دارد. برای محیط‌های خورنده، فیلترها به نسبت‌های پودر فلز متخلخل نیاز دارند که میزان سطحی که می‌تواند توسط مواد شیمیایی مورد حمله قرار گیرد را کاهش دهد.

هنگام آزمایش برای بهینه سازی نسبت، پیری تسریع شده در شرایط کاری مصنوعی اغلب استفاده می شود. سازندگان مخلوط‌های پودری مختلف را با بررسی خواص مواد، میزان خوب فیلتر کردن و نفوذپذیری آن‌ها قبل و بعد از اعمال تنش‌های شیمیایی، دما و فشار آزمایش می‌کنند. بهترین نسبت با یافتن دستور العملی پیدا می شود که بیشتر ویژگی های عملکرد اصلی خود را پس از آزمایش های زیاد حفظ می کند.

داده‌های واقعی-از راه‌اندازی‌های الکترولیز PEM نشان می‌دهد که فیلترهای ساخته شده با نسبت پودر بهینه‌شده بیش از پنج سال دوام می‌آورند، در حالی که فیلترهای ساخته‌شده با فرمول‌های غیربهینه‌شده فقط ۱۸ تا ۲۴ ماه دوام می‌آورند. این عمر طولانی‌تر تعداد دفعاتی که سیستم نیاز به نگهداری دارد را کاهش می‌دهد و آن را مقرون به صرفه‌تر می‌کند، به‌ویژه برای کارخانه‌های بزرگ تولید هیدروژن که در آن‌ها تعویض فیلترها زمان زیادی می‌برد.

سازه‌های پودر فلز متخلخل سفارشی برای عملکرد طولانی‌مدت فیلتر PEM-

مواد فیلتر باید نیازهای ویژه در سیستم های الکترولیز PEM را برآورده کنند. به دلیل محیط اسیدی، نیاز به رسانایی الکتریکی، و نیاز به آب{1} با خلوص بالا، به فرمول‌های پودری خاصی نیاز است که بسیاری از الزامات عملکرد را به طور همزمان برآورده کند. نمرات پودر استاندارد همیشه همه نیازها را برآورده نمی کند، این همان چیزی است که منجر به ایجاد مخلوط هایی می شود که به طور خاص برای هر استفاده ساخته می شوند.

پودرهای تیتانیوم با خلوص بالا با کمتر از 0.15 درصد اکسیژن، مقاومت لازم را در برابر خوردگی ایجاد می‌کنند و در عین حال اجازه می‌دهند الکتریسیته کافی در آنها جریان یابد. در حالی که این پودرهای تخصصی گرانتر از انواع معمولی هستند، اما ماندگاری بسیار بیشتری دارند. بر اساس یک مطالعه اقتصادی، فیلترهای ساخته شده از پودرهای گران قیمت با طولانی کردن زمان بین تعویض و قابل اعتمادتر کردن سیستم، هزینه کل مالکیت را کاهش می دهند، حتی اگر در ابتدا هزینه بیشتری برای ساخت آنها وجود داشته باشد.

سفارشی سازی بیش از مواد شیمیایی مورد استفاده را شامل می شود. شکل و پرداخت پودر را نیز شامل می شود. در مقایسه با ذرات نامنظم، پودرهای کروی باعث بسته بندی یکنواخت تر و ساختار منافذ منسجم می شوند. درمان‌های سطحی که آلودگی‌ها را از بین می‌برند یا شیمی سطح را تغییر می‌دهند، عملکرد آن را حتی بهتر می‌کنند. این پیشرفت‌ها همان چیزی است که فیلترهای خوب را از فیلترهای استثنایی جدا می‌کند و این امکان را برای سیستم‌های مهم هیدروژنی فراهم می‌کند تا برای مدت طولانی قابل اعتماد باشند.

نتیجه گیری

باهوشپودر فلز متخلخلطراحی پایه گام اولیه برای-فیلترهای متخلخل طولانی مدت است. هر تصمیم طراحی بر عملکرد فیلتر در محیط های سخت تأثیر می گذارد. خلوص مواد، توزیع اندازه ذرات، درجه بندی پودر، و فرمول های سفارشی گزینه هایی هستند. هنگامی که سازندگان این پیوندها را بدانند، ممکن است کیفیت پودری را انتخاب کنند که استحکام مکانیکی، مقاومت در برابر خوردگی و فیلتر را بهبود می بخشد.

سیستم های انرژی هیدروژن در سراسر جهان در حال گسترش هستند، بنابراین افراد بیشتری به عناصر فیلتر بادوام نیاز دارند. عملکرد فیلتر بر عملکرد الکترولیز، هزینه نگهداری و در دسترس بودن سیستم تأثیر می گذارد. طراحی پودر بهینه شده، فیلترها را از اقلام دور ریختنی به دارایی‌هایی با ماندگاری طولانی تبدیل می‌کند که ممکن است برای سال‌ها مورد استفاده قرار گیرند.

استفاده جدید و شرایط کاری سخت تر، تخصص فنی مورد نیاز برای توسعه مواد فیلتر را تغییر می دهد. تولیدکنندگان پودر، تولیدکنندگان فیلتر و کاربران نهایی برای تولید فرمول‌های جدید و فرآیندهای پردازش با یکدیگر همکاری می‌کنند. این همکاری تضمین می کند که فناوری فیلتر نیازهای رو به رشد انرژی های تجدیدپذیر و سایر عملیات صنعتی را برآورده می کند.

به پودر فلز متخلخل قابل اعتماد برای سیستم های فیلتراسیون بادوام نیاز دارید؟

وقتی صحبت از-خلوص بالا،-پودر فلز پخته شده با اکسیژن کم است که فقط برای کاربردهای سخت PEM ساخته شده است، NAVI Titanium پیشرو است. فرمول های پودر سفارشی ما ساختارهای منفذی یکنواخت، محافظت عالی در برابر زنگ زدگی و عمر طولانی تر حتی در سخت ترین شرایط را فراهم می کند. چه به مواد فیلتر استاندارد یا سیستم‌های پودری نیاز داشته باشید که برای کار با یک برنامه خاص ساخته شده‌اند، تیم فنی ما دانش و کنترل کیفیت را دارد تا مطمئن شود عملکرد در تمام حجم‌های تولید یکسان باقی می‌ماند. به عنوان یک ارائه دهنده قابل اعتمادپودر فلز متخلخل، ما در پروژه های خود از انتخاب مواد تا ساخت کل به شما کمک می کنیم. با تیم فروش ما صحبت کنیدsales@navititanium.comدر مورد نیازهای فیلتراسیون خود و دریابید که چگونه طراحی پودر بهینه می تواند هزینه کل مالکیت شما را کاهش دهد و در عین حال سیستم شما را قابل اعتمادتر کند.

مراجع

1. آلمانی، RM (2014). تئوری و عمل پخت. Wiley{6}}VCH، فناوری‌های پردازش مواد.

2. Leyens, C., & Peters, M. (2003). تیتانیوم و آلیاژهای تیتانیوم: اصول و کاربردها. Wiley{6}}VCH، تحقیقات مواد هوافضا.

3. Banhart, J. (2001). ساخت، خصوصیات و کاربرد فلزات سلولی و فوم های فلزی. پیشرفت در علم مواد، بخش متالورژی پودر.

4. Carman, PC (1956). جریان گازها از طریق محیط متخلخل. انتشارات علمی باترورث، تحقیقات دینامیک سیالات.

5. Thümmler, F., & Oberacker, R. (1993). مقدمه ای بر متالورژی پودر موسسه مواد، سری فناوری ساخت.

6. Kondoh، K.، Threrujirapapong، T.، و Umeda، J. (2010). ویژگی‌های دمای بالا{6} کامپوزیت‌های تیتانیوم اکسترود شده ساخته‌شده از پودر مخلوط عنصری. انجمن علم مواد، فناوری پردازش تیتانیوم.
